YC2-DT系列磨漿機專用電容起動異步電動機點擊次數：50053 次
產品簡介及技術參數：
概述：
YC2-DT系列電動機是全封閉自扇冷式單相電容起動異步電動機。是我公司根據磨漿機市場而開發的防水專用系列電機。具有結構簡單，運行安全可靠，維護方便，技術經濟指標優異等特點。
該系列電動機端蓋、軸伸處專業防水設計，可以有效防水，用于驅動防護性能高要求的磨漿機專用設備上。
工作條件：
YC2-DT系列電動機在環境溫度不超過40℃，海拔不超過1000米的條件下，能按額定功率連續運行。
額定電壓：220V
額定頻率：50Hz
工作方式：S1
絕緣等級：E級
防護等級：IP44
冷卻方式：IC 411
安裝及結構型式
機座號71、90：(IM)B5
技術數據：
| 型號 | 額定功率(KW) | 額定電流(A) | 額定轉速(r/min) | 效率(%) | 功率因數(cos￠) | 堵轉電流 | 堵轉轉矩/額定轉矩 | 最大轉矩/額定轉矩 | 噪聲dB(A) |
| 同步轉速 3000轉/分 2極 | |||||||||
| YC27122-DT | 0.55 | 4.7 | 2800 | 68 | 0.79 | 29 | 2.8 | 18 | 75 |
| YC290S-2-DT | 1.1 | 8.7 | 2800 | 72 | 0.80 | 60 | 2.5 | 78 | |
| YC290L-2-DT | 1.5 | 11.4 | 2800 | 74 | 0.81 | 80 | 2.5 | 83 | |
| YC290L2T-2-DT | 2.0 | 15 | 2800 | 75 | 0.81 | 120 | 2.2 | 83 | |
| YC290L3-2-DT | 2.2 | 16.5 | 2800 | 75 | 0.81 | 120 | 2.2 | 83 | |

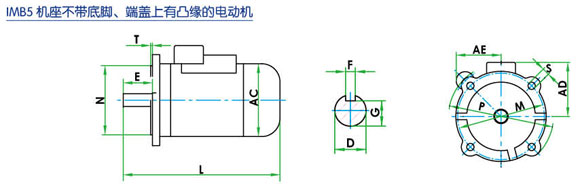

IMB5 安裝形式及外形尺寸
| 機座號 | 安裝尺寸 | 外形尺寸不大于 | ||||||||||||||
| D | E | F | G | M | N | P | R | T | S | AC | AD | AE | L | |||
| 71 | 16 |
+0.008 -0.003 |
32 | 5 | 11 | 130 | 130 |
+0.014 -0.011 |
195 | 0 | 3.5 | 12 | 145 | 140 | 95 | 275 |
| 90S(小凸緣) | 24 |
+0.009 -0.004 |
40 | 8 | 20 | 165 | 130 |
+0.014 -0.011 |
200 | 0 | 4 | 12 | 185 | 160 | 120 | 300 |
| 90L(小凸緣) | 320 | |||||||||||||||
| 90L2T、3(小凸緣) | 400 | |||||||||||||||
| 90S(大凸緣) | 24 |
+0.009 -0.004 |
40 | 8 | 20 | 200 | 180 |
+0.014 -0.011 |
230 | 0 | 4 | 11 | 185 | 160 | 120 | 300 |
| 90L(大凸緣) | 320 | |||||||||||||||
| 90L2T、3(小凸緣) | 400 | |||||||||||||||
